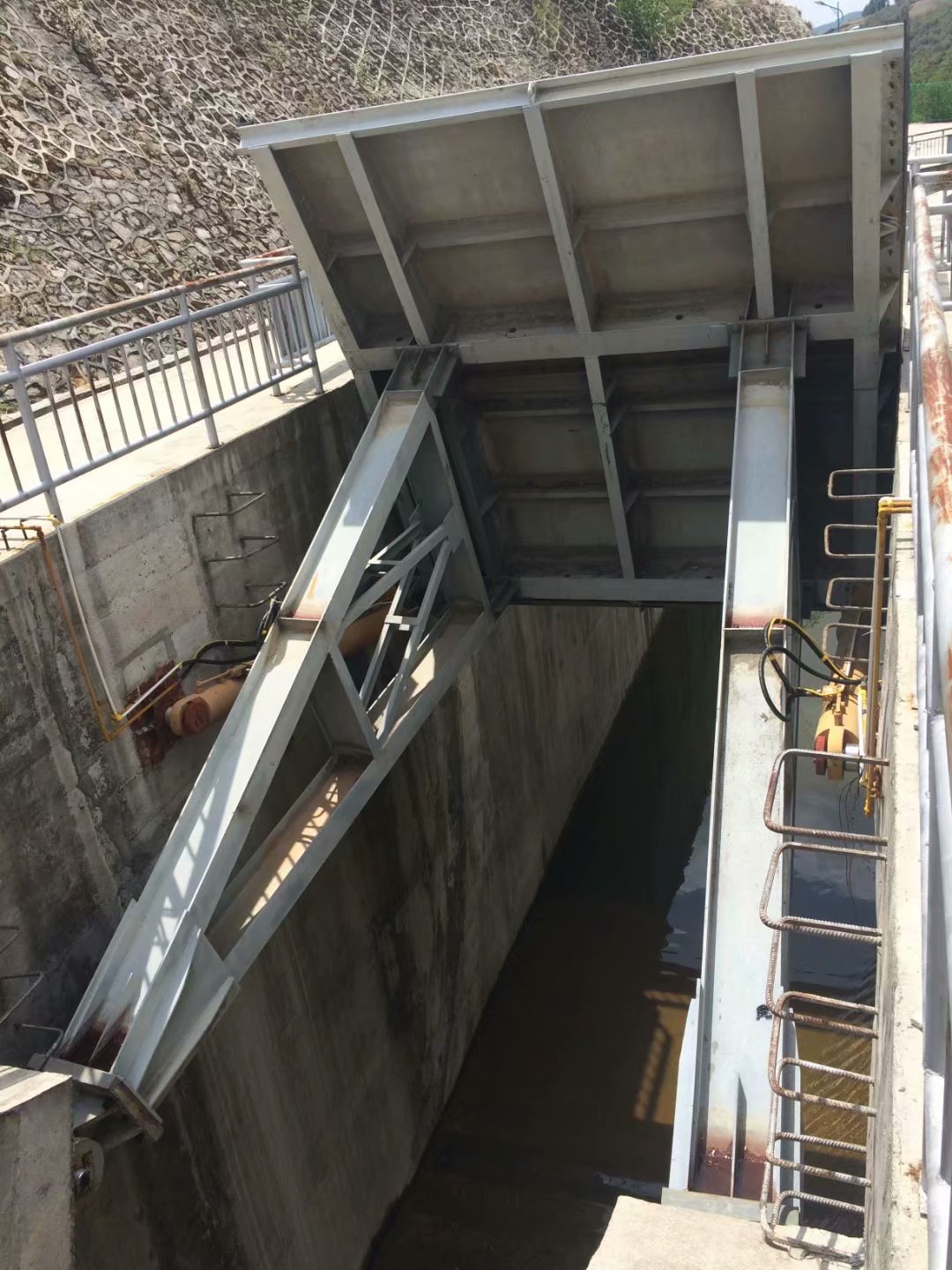

8×5米的弧形閘門

 弧形閘門是公司20多種規格型號的閘門中的一種，8×5米的弧形閘門是根據客戶戶需要鑄造的，閘門高度可以達到10米左右，滿足不同客戶的需要。

弧形閘門由門扇、支撐臂和支撐鉸鏈三部分組成�；⌒伍l門結構要求：具有足夠的強度和整體剛度，做工好，便于制造、運輸、安裝、防腐蝕和維護，并盡可能節約鋼材。



　　弧形鋼閘門可以做成：露頂式和潛孔式兩種。

　　露頂式鋼閘門結構特點：門頂露出上游水位以上,沒有頂止水,只有側止水和底止水,面板曲率半徑R一般取門高的1.0～1.5倍。

　　潛孔式鋼閘門結構特點：有頂止水,頂止水與門楣接觸,它與側止水、底止水形成封閉的“□”型止水。面板曲率半徑可取門高的1.1～1.2倍。

　　弧門支鉸一般布置在下游側,其高程要考慮到不受水流和漂浮物沖擊的影響。

　　弧形鋼閘門系統采用液壓缸驅動，壩體坍塌可完全擱置在地板上，不堵水。當水被阻塞時，擋水板由閘門后面的支撐框架支撐，氣缸返回活動柱塞，從而有效地保護柱塞免受腐蝕。這種新型門結構獲得了國家發明專利�；⌒武撻l門是目前設計合理的閘門之一。安裝、操作和操作方便�？勺杂烧{節水的高度。它不受河流寬度、地理和氣候條件的限制。使用壽命長達50年。

　　弧形鋼閘門安裝的技術要求是什么?

　　1、徑向鋼閘門、門槽埋設件的安裝，應當按照施工圖的規定進行。

　　2、弧形閘門主要支撐部件的安裝和調整應在閘門葉片結構的組裝和焊接完成后進行，并在測量和校正合格后進行。所有主支承面應調整到同一平面，誤差不應超過施工圖的要求。

　　3、閘門止水器安裝用密封橡膠的允許偏差和質量要求，應當符合有關規范。安裝時，首先將橡膠粘結到所需的長度，然后與止水板一起鉆孔。橡膠止水栓螺栓孔應采用旋鉆加工，不得采用沖壓或熱壓加工�？讖綉�小于螺栓直徑1mm。

　　4、弧形鋼閘門安裝后，應清除埋件表面和門葉片上的雜物，特別是不銹鋼座板表面的水泥漿。潤滑滑塊支撐表面和滾子襯套。

　　5、弧形閘門和閘門的埋設部位，在監理工程師檢查前，不得按照有關規定進行粉刷和修補。

　　6、安裝弧形鋼閘門后，應進行靜平衡試驗。試驗方法是：將閘門自由地吊離地面100mm，通過滾輪或滑塊的中心測量上下方向與左右方向的傾斜度。單吊點弧形鋼閘門的傾角不應超過閘門高度的1/1000，不超過8毫米;超過規定時，應調整配重。

　　弧形閘門可以根據客戶需要尺度鑄造，歡迎致電咨詢洽談13582492022孫經理，微信同號，歡迎來圖定做。
